應用案例 | FJC-330直流系統交流竄電測記告警裝置在變電站的應用

發表時間：2020-09-17

直流系統交流竄電告警裝置在變電站的應用
直流電源系統作為電力二次系統的重要組成部分,其工作可靠性與變電站、發電廠的安全穩定運行息息相關。而在常見直流系統故障中,交流電源竄入直流系統故障的?：κ盅現?嚴重影響整個電力系統的穩定。

PA電子官網開發出的FJC-330直流系統交流竄電測記告警裝置，滿足“五十八項反措”中的絕緣交流竄電監測保護，實現預警監測。

維護背景

直流系統中的交流竄電故障是變電站直流系統中嚴重的接地情況，當直流系統中發生交流竄電故障后，極有可能造成保護的誤動作，?：藪?。

根據直流系統安全反措規定，當直流系統發生交流竄電故障后，直流絕緣監測裝置需及時發出告警信號，并記錄故障發生的時間，直流系統發生交流竄電故障后維護人員不能及時處理，直接危害直流系統的安全。

解決方案

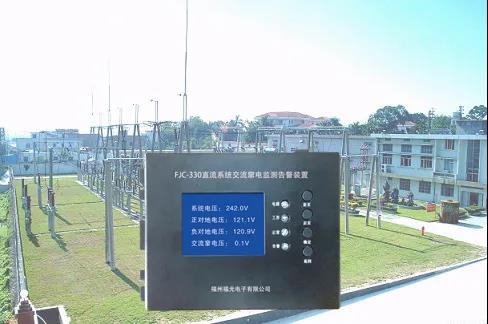

FJC-330直流系統交流竄電測記告警裝置

FJC-330直流系統交流竄電測記告警裝置采用工業級芯片和元器件進行設計和生產。由直流分壓采樣?？?、交流分壓采樣?？?、數據存儲模塊、顯示設置?？?、告警輸出?？?、通信?？榧?2位處理器組成。
·實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓并實時顯示；
·當?shù)竭_告警值時，以聲光方式及無源輸出觸點方式提供告警輸出；
·動態數據存儲技術，當被測系統竄入交流電壓發生變化時即進行存儲，方便查看交流竄電變化規律；

·監測實時數據及告警歷史數據通過RS485接口或RS232接口上傳到上位機系統

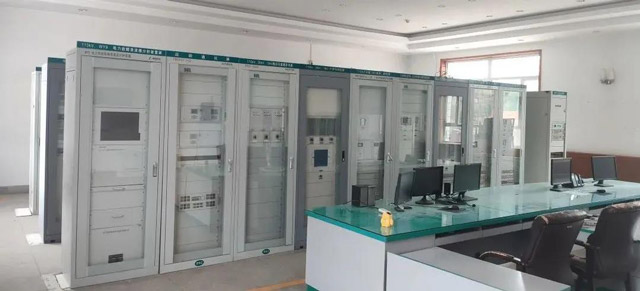

直流系統加裝交流竄電告警裝置的改造
·施工前先確認站內所有設備的運行情況；
·在相關設備上做好在此工作標志，將施工部分和運行部分嚴格區分開來；
·對工器具裸露部位必須進行絕緣處理，施工人員需佩戴絕緣手套，頭戴安全帽方可進行改造作業，防止發生人員觸電事故；
·及時處理身邊的電纜線頭等雜物，確保工作范圍內的整潔。

01 交流竄電?？櫚墓潭?nbsp;

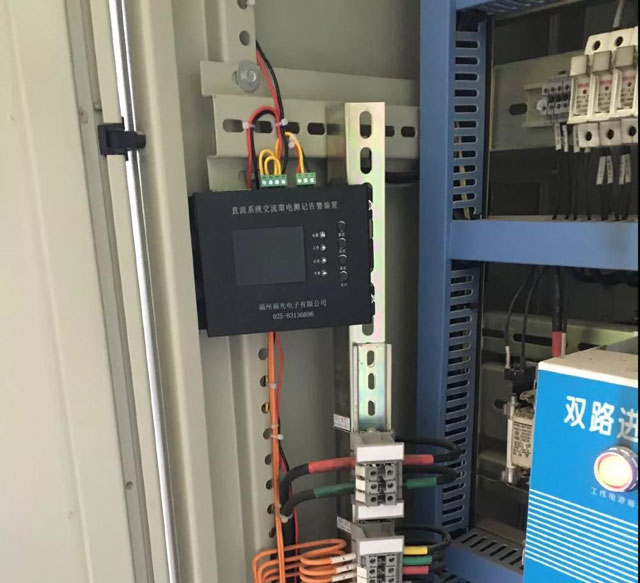

在直流屏柜前或柜后選擇合適固定交流竄電?？櫚奈恢茫∮?x12mm螺絲與螺母對其進行固定

02 交流竄電?？櫚慕酉?nbsp;

檢查裝置外觀良好，將裝置選擇合適位置安裝后開始接線
1、保持電源開關處于斷開狀態，將直流系統母線的正、負線及地線接入電源告警端子處的正負及地處；
2、根據需要將失電告警及故障告警接點接入上位機系統；
3、根據需要將RS485、RS232接入上位機系統；

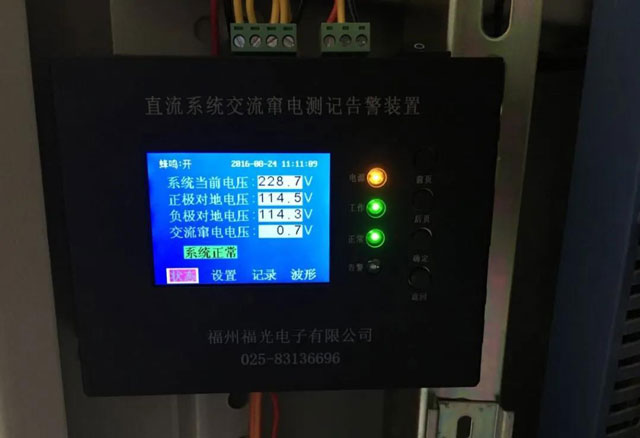

03 上電調試

檢測各端子接線無誤后，開啟交流竄電?？櫚繚純兀脅問柚糜氳魘?/span>
1、實時顯示系統當前電壓，系統正極對地電壓，系統負極對地電壓及交流竄電電壓
2、狀態顯示分為“系統正常”、“電壓異常”、“交流竄電”
3、長按“確認”鍵可開啟或關閉蜂鳴器
4、長按“返回”鍵可進入時間設置界面
5、按“前頁”按鍵可進入?yún)?shù)設置畫面，
6、按“后頁”按鍵可進入歷史記錄畫面

04 施工過程注意事項

·工作過程中嚴禁造成直流系統短路或者直流接地；
·裝置上電前檢查回路電阻有無短路現象；
·電壓采樣線接入時候要核對正負是否接反；
·施工中如有引起站內設備工作異常，應立刻停止工作，并恢復站內設備原有的工作狀態

結 語

PA電子官網FJC-330直流系統交流竄電測記告警系統實現了對變電站直流系統交流竄電現象的精確監測與及時告警，一旦發生交流竄電事故立刻告知維護人員交流竄電電壓大小。為直流系統交流竄電故障解決方案提供明確依據。
